A8VO ekskavator uchun o'zgaruvchan debitorli piston pompi
Asosiy jihatlari va yangiliklar
1. O'zgaruvchan silindr hajmi va uzluksiz harakatlanish imkoniyatining kombinatsiyasi
2. Ayniqsa yuqori quvvat zichligi
3. Kichik dizayndan katta chiqish quvvatini yetkazib berish
4. Umumiy samaradorlikning yuqori darajasi
- Xususiyat
- Model kodi
- Shunday qilib, mahsulotlar
Xususiyati:
1). Ochiq shemalarda hidrostatik translyatsiyalar uchun ikkita o'xali pistonli aylantiruvchi guruhlariga ega o'zgaruvchan ikki pompa.
2). To'qim borishi kiritilgan tezlik bilan va to'qim miqdori bilan proporsional bo'ladi va qVmax dan qVmin=0 gacha cheksiz o'zgarishi mumkin.
3). Pomp ni diesel motorlari uchun flflywheel korpusiga to'g'ridan-to'g'ri o'rnatish mumkin.
4). Yordamchi pomp va ikki muloqot uchun umumiy hissa suvlangich porti.
5). Turli turdagi nazorat va regulyatsiya funktsiyalari uchun keng tarqalgan nazorat asboblari mavjud.
6). Alohida quvvat nazoratchisi.
7). Integrirovanni yordamchi pomp, bosimni pastga tastqiqlash varti, ixtiyoriy ravishda qo'shimcha bosimni pasaytirish varti bilan.
8). Axial piston va voriq pomplarini o'rnatish uchun quvvat ajratish pultsi.
9). Ajoyib og'irlikga nisbatan quvvat ko'rsatgichi.
10). Uzoq ishlayishi mumkin holati.
| Mahsulot | A8VO |
| Ariza |

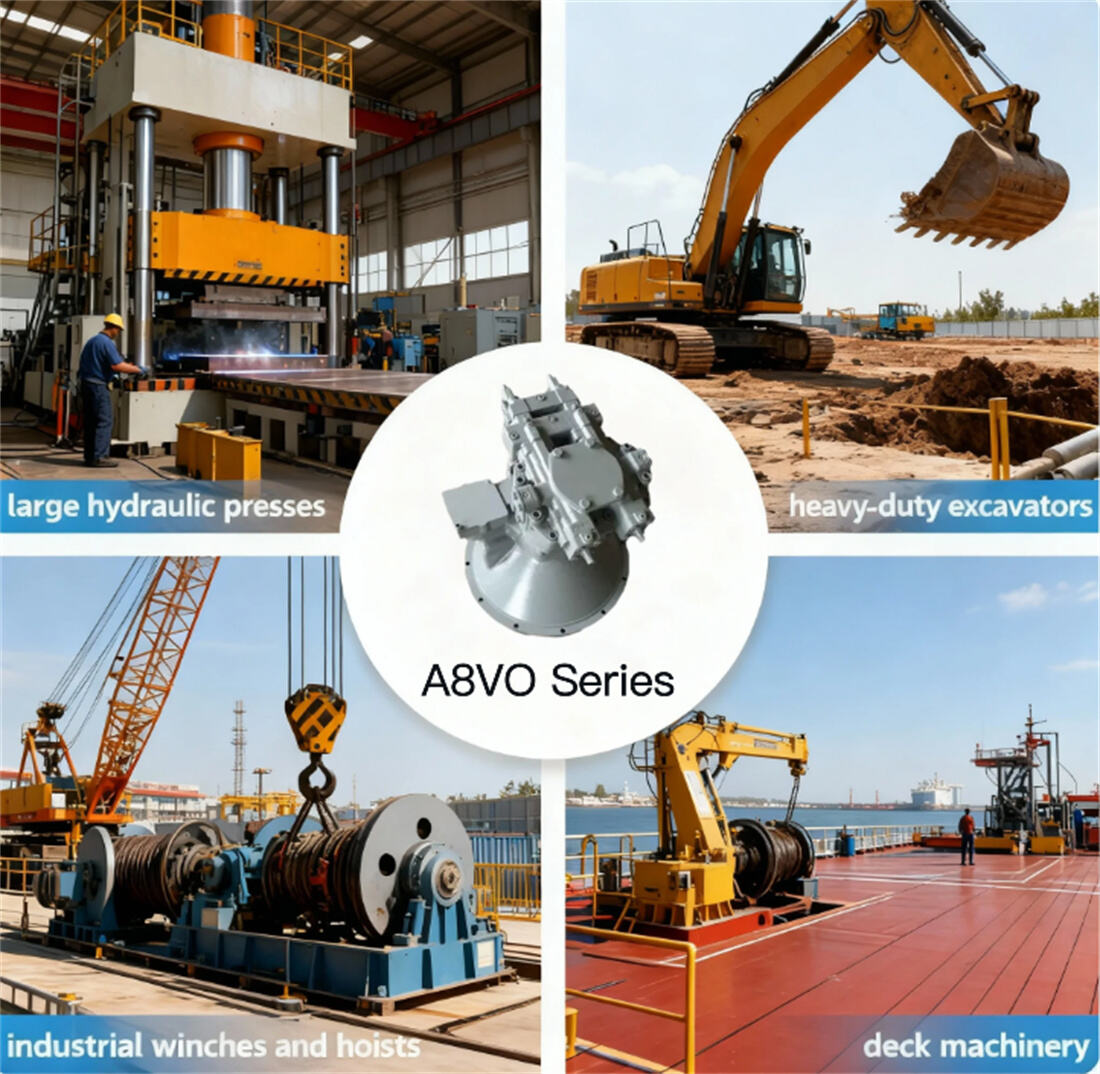

1. katta gidravlik presslar 2. og'ir tushli ekskavatorlar 3. sanoat arganlari va kranlar 4. paluba mexanizmlari 5. sinov stendlari tizimlari |
| O'rin o'zgartirish/hajm | 28, 45, 63, 80, 100, 140, 180, 250, 355 va 500 ml/rev |
| Boshqaruv turlari | gidravlik bosimni boshqarish, elektro-proporsional gidravlik boshqaruv va doimiy quvvatni boshqarish |
| Maksimal bosim | 400 bar |
| Maksimal tezlik | 2400rpm |
| Maksimal oqim | 1080L |
| Material | Qumush ashdar |
| Kafolat muddati | 6 oy |
| Moslashtirish yoki moslashtirilmagan | / |
| O'lchami | 55 | 80 | 107 | 140 | 00 | |||
| Koʻchirish | Vg max | sm³ | 2 × 54.8 | 2 × 80 | 2 × 107 | 2 × 140 | 2 × 200 | |
| Vg max | sm³ | 0 | 0 | 0 | 0 | 0 | ||
| Dentalar nisbati i=vvod/Nayl groupalari | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | |||
| Vvod tezligi | vg max¹) da | Nmax 1 | rpm | 2500 | 2240 | 2150 | 2100 | 1950 |
| vg≤Vg max² da) | Nmax | rpm | 3000 | 2750 | 2450 | 2450 | 2250 | |
| Toʻlov | nmax va Vg max da | qv max | L/min | 2x 137 | 2x 179 | 2 × 230 | 2 × 294 | 2 × 390 |
|
Quvvat n maksimal V gmax va d Dp=350 bar Pm |
Pmax | kw | 160 | 209 | 268 | 2943) | 3253) | |
|
Vvod tezligi n da maksimal V gmax va d Dp=350 bar Pm |
Tmax | Nm | 611 | 891 | 891 | 891 | 891 | |
|
Aylantirish qoʻlga koʻpaytmasi (bitta aylantirish guruhining) V g max 0,5 gacha ·V g max |
CTW | Nm/rad | 11213 | 17985 | 25565 | 41408 | 39505 | |
| 0,5 `Vg max 0 gacha (interpolatsiya orqali) | CTW | Nm/rad | 41442 | 67666 | 89381 | 146677 | 156876 | |
|
Aylantirish guruhining inertsial momenti kuchali olib tashlash bilan, ilova pompi bilan yo'q |
JTw | kgm² | 0.0161 | 0.0209 | 0.0345 | 0.0581 | 0.0849 | |
| kuchali olib tashlash (PTO) bilan yo'q | JTw | kgm² | 0.0126 | 0.0173 | 0.0288 | 0.0500 | 0.0750 | |
| Burchakli usus (bitta aylantirish qo'lloqi) | a | rad/s2 | 25800 | 21800 | 17100 | 7500 | 11000 | |
| Massa takriban | m | kg | 82 | 90 | 116 | 146 | 180 | |
| O'zgarish:integrirovanniy yordamchi pompa bilan,F00,F..4) | ||||||||
| Integrirovanniy yordamchi pompa bilan ko'chirma | Vg max | sm³ | 8.6 | 8.6 | 8.6 (10.7)4) | 10.7 | 11 (19)4) | |
| Faol ayirma | Vg max/eff | sm³ | 9.7 | 9.7 | 11(13.7) | 12.7 | 13.6(23.6) | |
| Dastavka nisbati i=Kiruvchi/Ndastavka pompi | 0.887 | 0.887 | 0.780 | 0.843 | 0.804 | |||
| O'zgarish: dastavka bilan, K.., F.. | ||||||||
| Dastavkada maksimal og'irlik | Tmax | Nm | 250 | 350 | 380 | 450 | 650 | |
| Dastavka nisbati i=kiruvchi/ndastavka | 1.0 | 1.0 | 1.0 | 1.0 | 0.804 | |||
