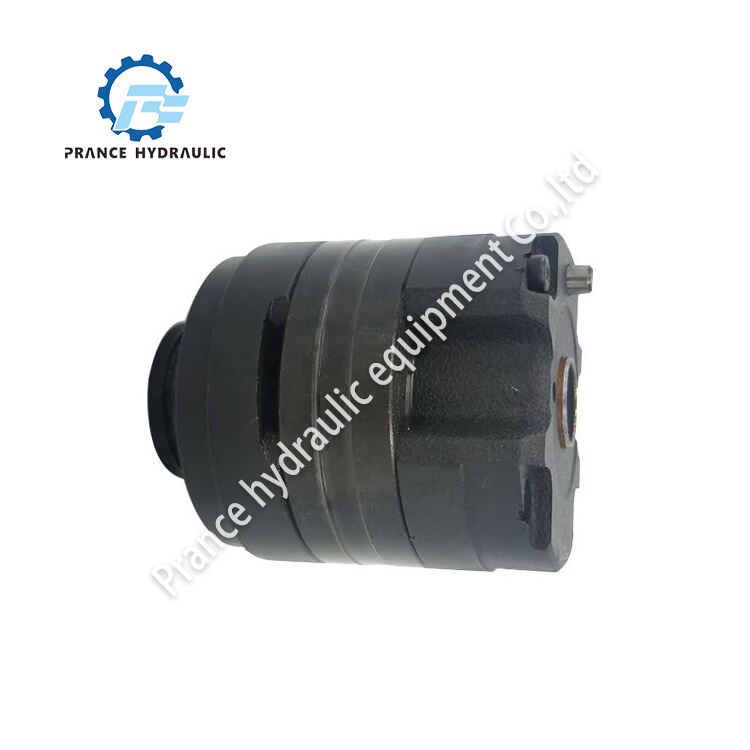

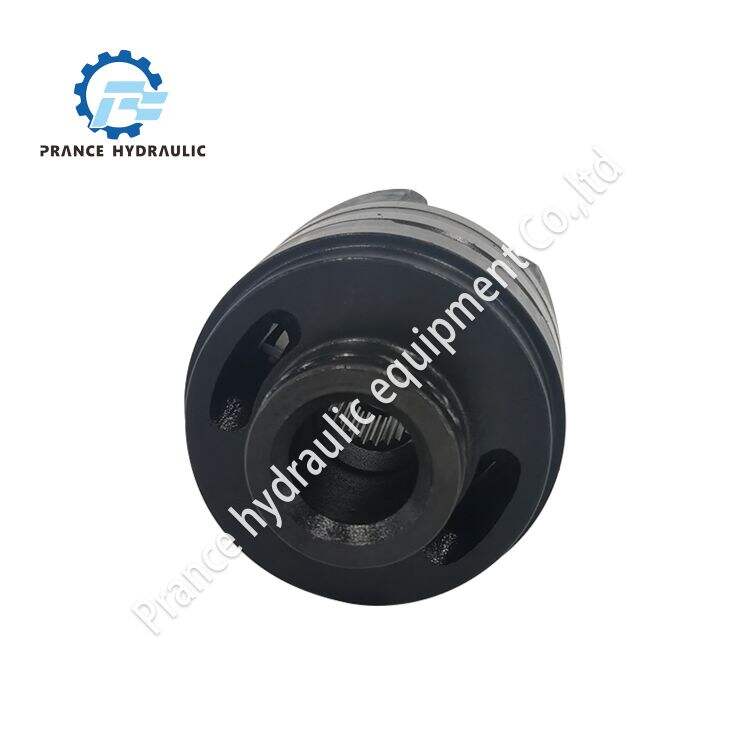

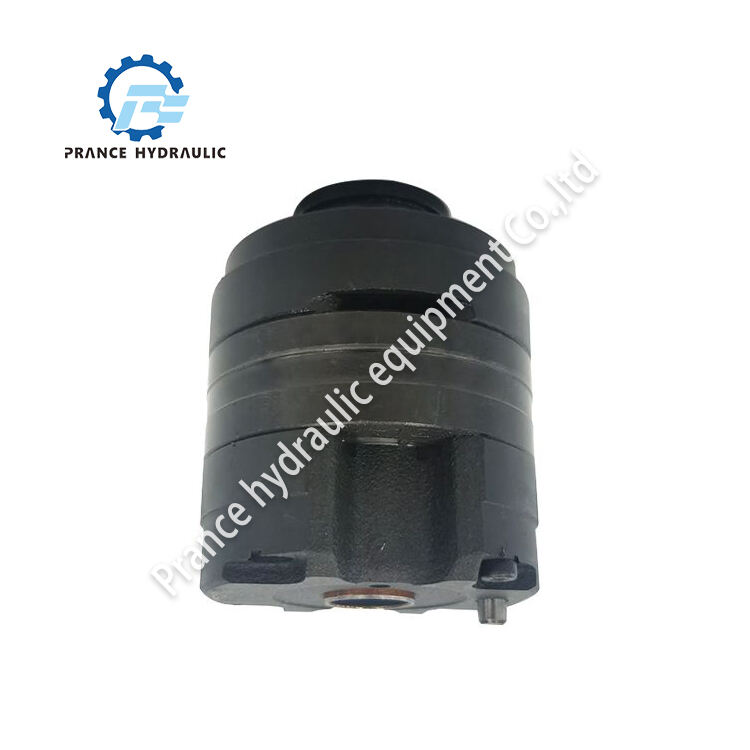

Kartuša krilne črpalke V10 in V20
Dolga življenjska doba in izjemna odpornost proti onesnaženju, kar poveča zanesljivost v zahtevnih okoljih. Poleg tega je rotirajoča patrona samostojna enota, kar poenostavi servisiranje na terenu in zamenjavo ter pomaga zmanjšati izpade.
- Značilnost
- Šifra vzorca
- Povezani izdelki
| Lopaticasta pomoč | V10 in V20 |
| Uporaba |
1. majhni vilici 2. pogoni transportnih trakov 3. kmetijska mehanizacija za pomožne funkcije 4. vlečne naprave 5. dvigala za vleko in dviganje5.pakirna oprema |
| Volumen/velikost | V10:1,2,3,4,5,6,7V20:6,7,8,9,10,11,12,13,14 |
| Vrste krmiljenja | / |
| Maksimalni tlak | 17,2 MPa |
| Največja hitrost | 4800rpm |
| Maksimalni pretok | / |
| Material | liveno železo |
| Obdobje zagotovitve | / |
| Šifra vzorca | ||||||||
| (F3-) | V10 | -P | 7 | S | -1 | C | 20 | -L |
| Predpona | Serija | Priključki vhodnega priključka | Koda | Priključki izhodnega priključka | Valovi | Položaji izhoda | Oblikovanje | Vrtenje |
|
Izpusti-Uporaba protiznožnega olja, tekočina na osnovi glikola in vode F3-Tekočina na osnovi fosfatnega esterja |
V10 |
P-1"NPT navoj S-1.3125-12 ravni navoj B-G1" navoj |
1,2,3,4,5,6,7 |
P-1/2" NPT navoj S-0.750-16 ravni navoj B-G1/2" navoj |
1-str, ključ 11-žlebov 38-11 zob -3/4" OD 62-žlebov (samo za V20) |
(opazovano iz konca pokrova črpalke) A-Nasproti vhodnemu priključku B-90° nasprotno smeri urinega kazalca od vhoda C-Vsaka vrstica z vhodom D-90° nasprotno smeri urinega kazalca od vhoda |
20 |
(opazovano iz konca gredi črpalke) L-Leva roka za obrat v nasprotni smeri urinega kazalca R-Desna roka za obrat v smeri urinega kazalca |
| V20 |
P-1-1/4" nit NPT S-1.625-12 ravno B-G1-1/4" navoj |
6,7,8,910,11,12,13,14 |
P-3/4" NPT navoj S-1.1875-12 ravni navoj B-G3/4" navoj |
10 | ||||
| Model | Koda | Geometrično zamaknilo mL\/r | Uporaba protisterne olje ali fosfatna ester tekočina | Uporaba vodne glikolove tekočine | Uporaba vodno-masne emulzije | |||
| Maksimalni tlak MPa | Maksimalna hitrost obr./min | Maksimalni tlak MPa | Maksimalna hitrost obr./min | Maksimalni tlak MPa | Maksimalna hitrost obr./min | |||
| V10 | 1 | 3.3 | 17.2 | 4800 | 12.4 | 1800 | 10.3 | 1800 |
| 2 | 6.6 | 4500 | ||||||
| 3 | 9.8 | 4000 | ||||||
| 4 | 13.1 | 3400 | ||||||
| 5 | 16.4 | 3200 | ||||||
| 6 | 19.5 | 15.2 | 3000 | 10.9 | ||||
| 7 | 22.8 | 13.8 | 2800 | |||||
| V20 | 6 | 19.5 | 17.2 | 3400 | 12.4 | 1800 | 10.9 | 1800 |
| 7 | 22.8 | 3000 | ||||||
| 8 | 26.5 | 2800 | ||||||
| 9 | 29.7 | |||||||
| 10 | 30.0 | |||||||
| 11 | 36.4 | 2500 | 10.9 | 9.3 | ||||
| 12 | 39 | 15.2 | 2400 | |||||
| 13 | 42.4 | |||||||
| 14 | 45 | |||||||
