Pistonska pumpe s fiksnim obujkom A2FO
Istaknute značajke i inovacije
1. Pumpe s fiksnim volumenom A2FO aksijalnog klipnog tipa, kosi osi dizajn.
2. Upotreba u mobilnim i industrijskim primjenama
3. Protok na izlazu proporcionalan je brzini pogona i volumenu
4. Ležajevi vratila pogona su konstruirani tako da omoguće vijek trajanja koji se očekuje u ovim područjima rada
5. Visoka gustoća snage
- Značajka
- Kod za uzorak
- Srodni proizvodi
| Piston Pump | A2FO |

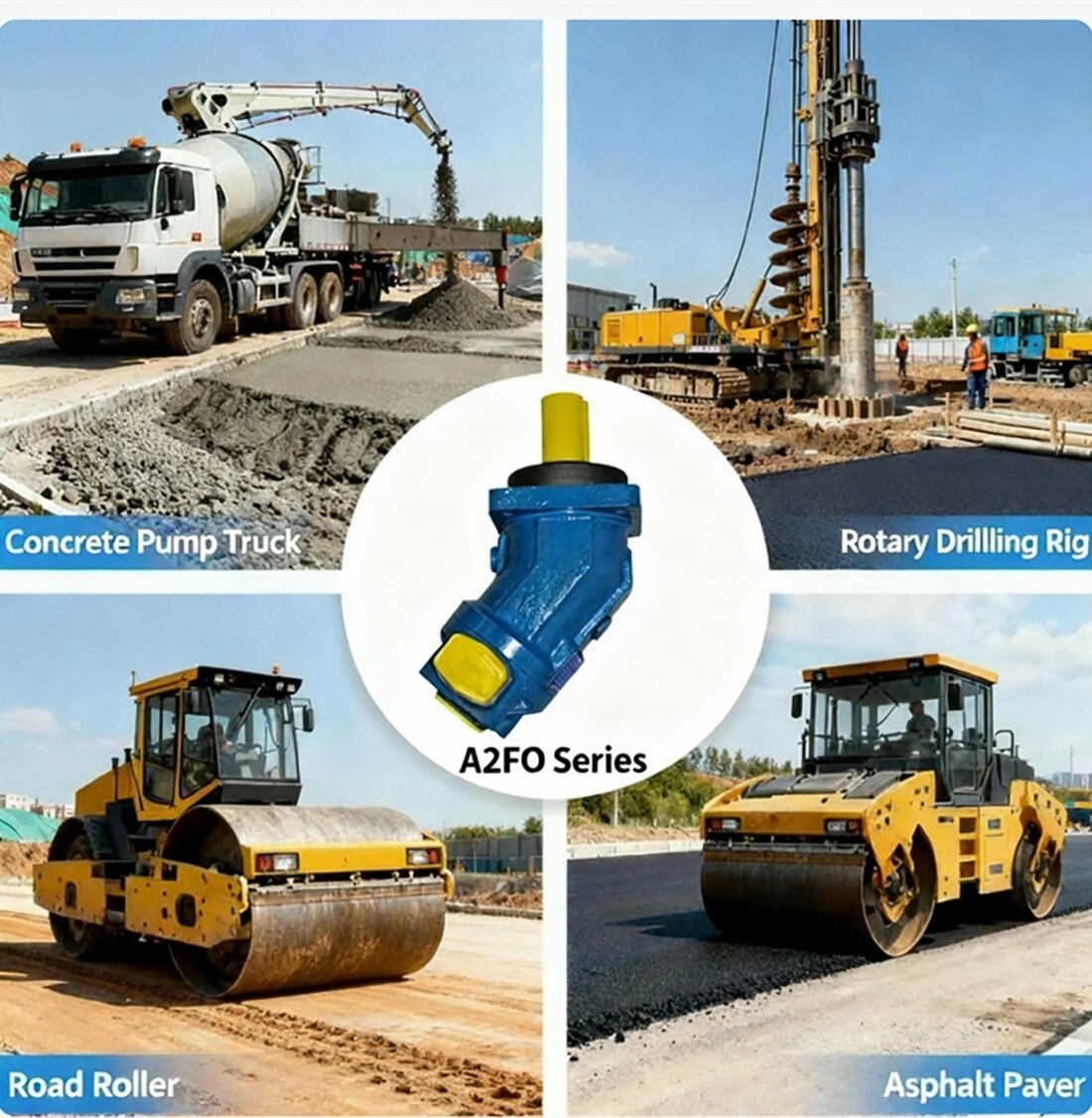

| Primjena | 1. Betonski transporteri sumpa; 2. Rotacijske bušilice; 3. Valjači za ceste; 4. Asfaltne uteglice; |
| Volumen/Veličina | 5, 10, 12, 16, 23, 28, 32, 45, 56, 63, 80, 90, 107, 125, 160, 180, 200, 250, 355, 500, 710, 1000 cm³/okr |
| Vrste upravljanja | NA |
| Maksimalni tlak | 400 bara |
| Maksimalna Brzina | smanjenje |
| Maksimalni protok | 950L |
| Materijal | Lijevno željezo |
| Period garancije | 1 godina |
| Prilagodba ili ne | Da |
| Veličina | 10 | 12 | 16 | 23 | 28 | 32 | 45 | ||||||||||
| Pomak | VG | ml/r | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 45.6 | ||||||||
| Maksimalna brzina | Nmax" | rpm | 3150 | 3150 | 3150 | 2500 | 2500 | 2500 | 2240 | ||||||||
| Gornja granica n | rpm | 6000 | 6000 | 6000 | 4750 | 4750 | 4750 | 4250 | |||||||||
| Maksimalni protok | pri nmax | qvmax | L/min | 32.4 | 37.8 | 50 | 57 | 70 | 80 | 102 | |||||||
| Snaga pri | △P=35MPa | Pmax | Nm/MPa | 18.9 | 22 | 29.2 | 33 | 41 | 47 | 59.5 | |||||||
| △P=40MPa | Pmax | Nm | 21.6 | 25 | 34 | 38 | 47 | 53 | 68 | ||||||||
| Moment pri | △P=35MPa T | T | Nm | 57 | 67 | 88 | 126 | 156 | 178 | 254 | |||||||
| △P=40MPa T | T | Nm | 65 | 76 | 101 | 145 | 178 | 203 | 290 | ||||||||
| Nosivost | L | 0.17 | 0.17 | 0.17 | 0.20 | 0.20 | 0.20 | 0.33 | |||||||||
| Masa (približno) | m | kg | 6 | 6 | 6 | 9.5 | 9.5 | 9.5 | 13.5 | ||||||||
| Veličina | 56 | 63 | 80 | 90 | 107 | 125 | 160 | 180 | |||||||||
| Pomak | VG | ml/r | 56.1 | 63 | 80.4 | 90 | 106.7 | 125 | 160.4 | 180 | |||||||
| Maksimalna brzina | Nmax" | rpm | 2000 | 2000 | 1800 | 1800 | 1600 | 1600 | 1450 | 1450 | |||||||
| Gornja granica n | rpm | 3750 | 3750 | 3350 | 3350 | 3000 | 3000 | 2650 | 2650 | ||||||||
| Maksimalni protok | pri nmax | qvmax | L/min | 112 | 126 | 144 | 162 | 170 | 200 | 232 | 261 | ||||||
| Snaga pri | △P=35MPa | Pmax | Nm/MPa | 65 | 73.5 | 84 | 95 | 100 | 117 | 135 | 152 | ||||||
| △P=40MPa | Pmax | Nm | 75 | 84 | 96 | 108 | 114 | 133 | 155 | 174 | |||||||
| Moment pri | △P=35MPa T | T | Nm | 312 | 350 | 445 | 501 | 594 | 696 | 893 | 1003 | ||||||
| △P=40MPa T | T | Nm | 356 | 400 | 511 | 572 | 678 | 795 | 1020 | 1145 | |||||||
| Nosivost | L | 0.45 | 0.45 | 0.55 | 0.55 | 0.8 | 0.8 | 1.1 | 1.1 | ||||||||
| Masa (približno) | m | kg | 18 | 18 | 23 | 23 | 32 | 32 | 45 | 45 | |||||||
