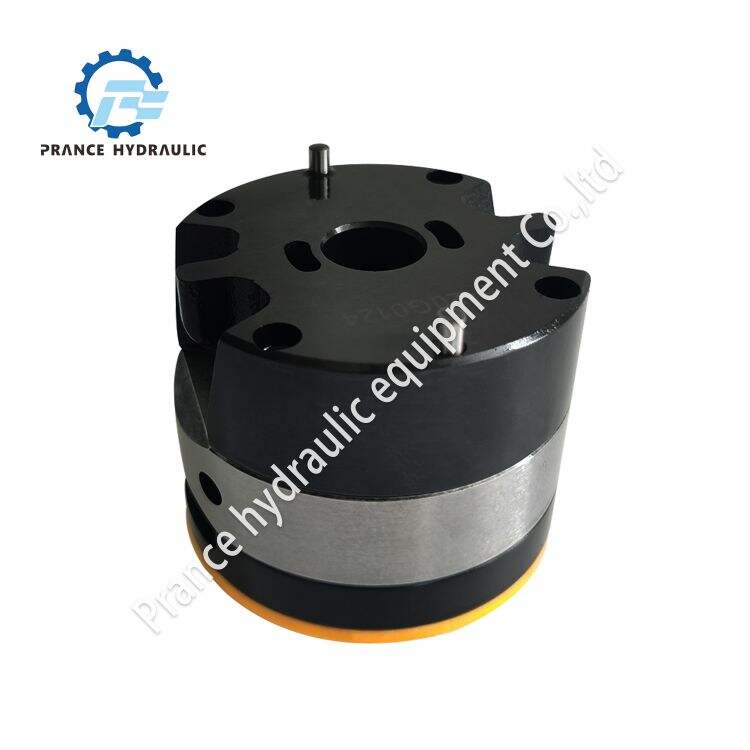

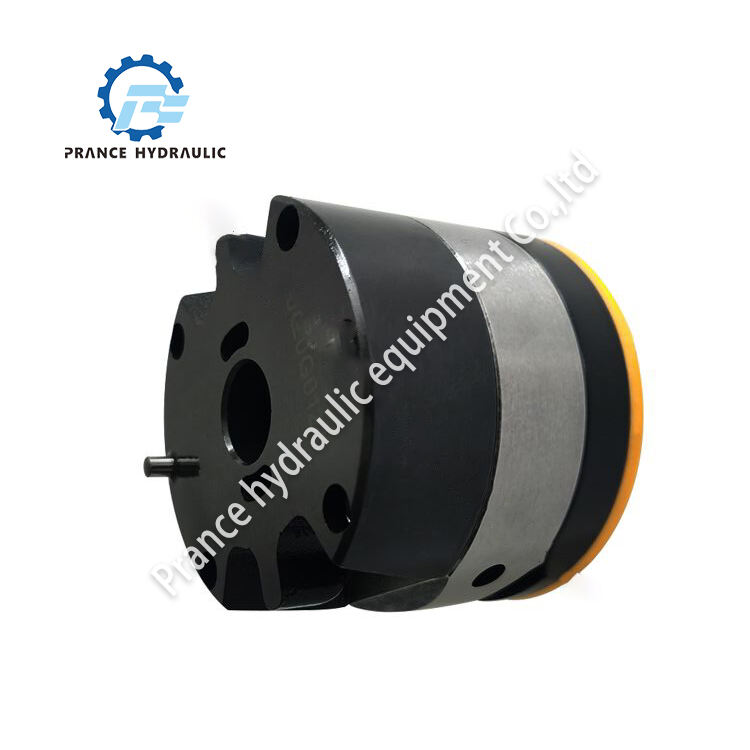

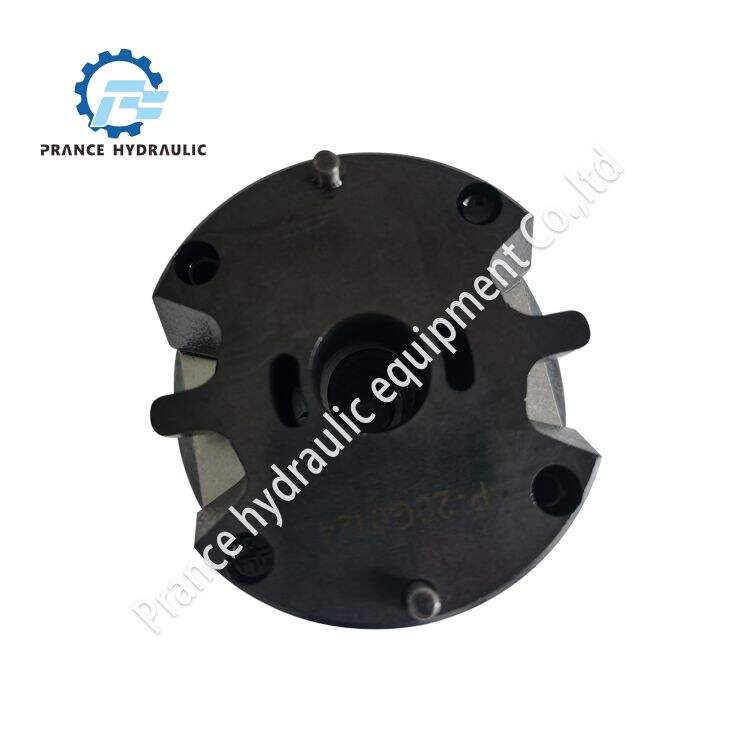

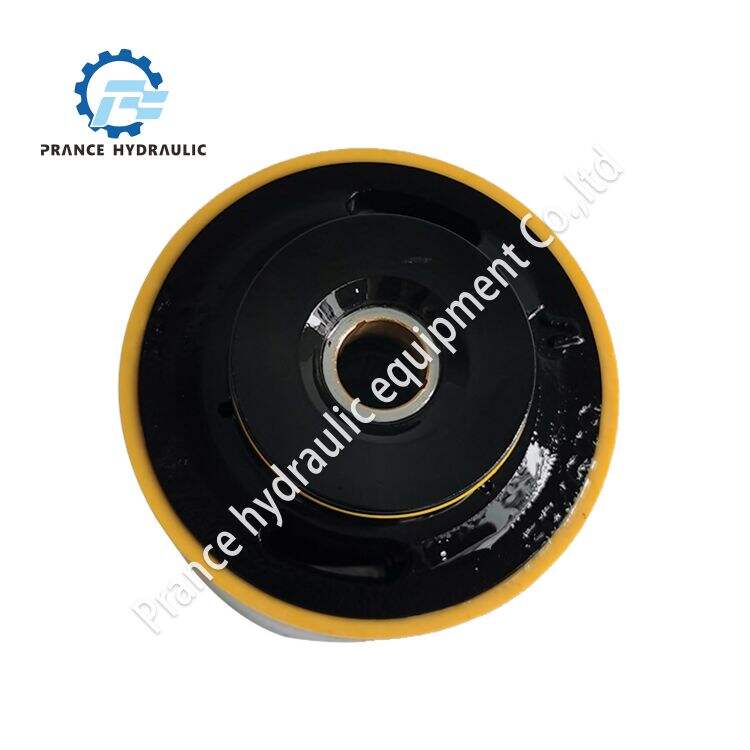

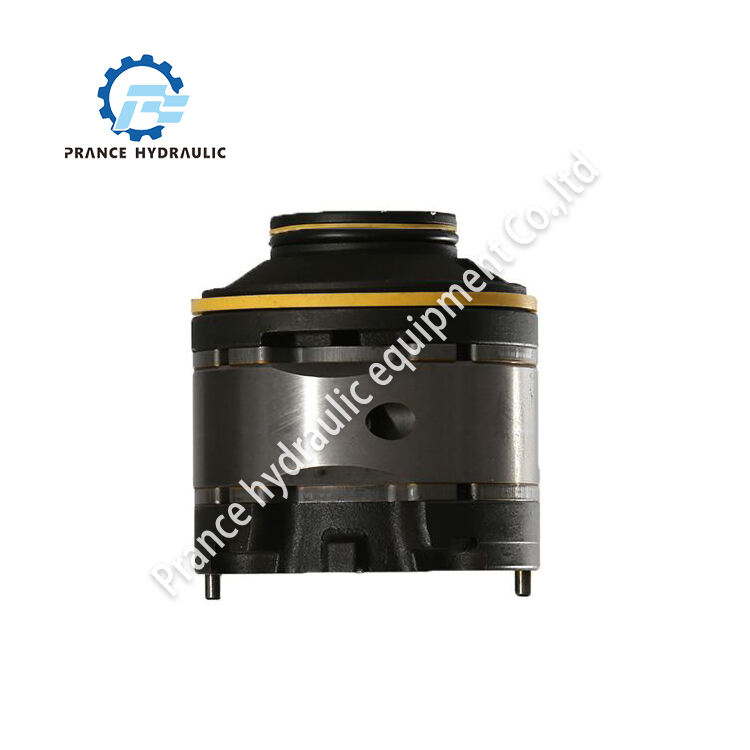

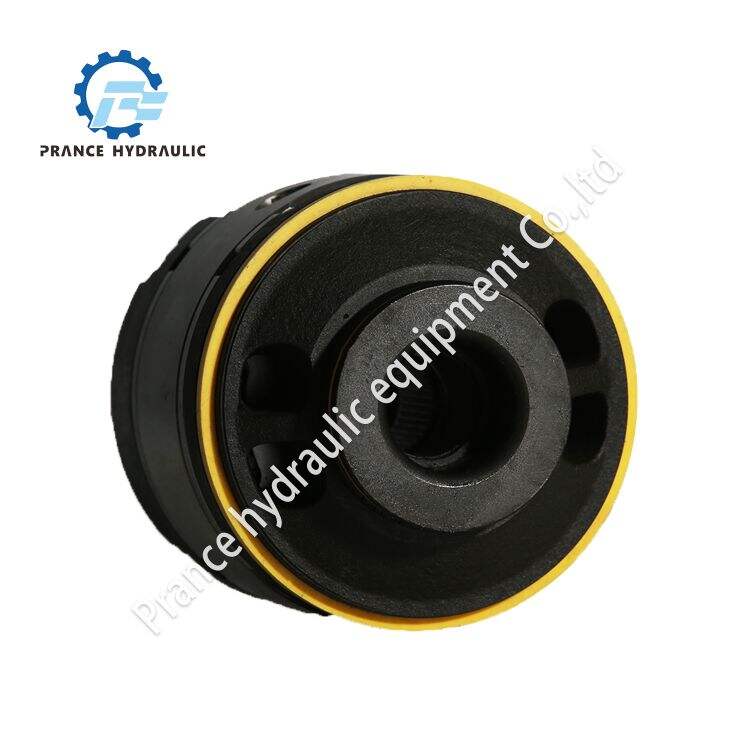

Cartuccia pompa a palette V
la struttura progettata delle pale composite riduce l'impatto sullo statore, garantendo alle pompe maggiore stabilità e una durata più lunga durante il funzionamento ad alta pressione e ad alta velocità
la struttura progettata delle pale composite riduce il rumore. La progettazione a 12 pale permette una minore pulsazione del flusso e un rumore più basso
la possibilità di multi-spostamento e la struttura a cartuccia del nucleo della pompa consentono applicazioni flessibili e una manutenzione facile
- Caratteristica
- Codice modello
- Prodotti correlati
| Pompa di forno | V |
| Applicazione | macchinari per iniezione di plastica, macchinari per gomma, macchinari per fusione, industria delle macchine utensili, ecc. |
| Cilindrata/Dimensione |
20V:2,3,4,5,6,7,8,9,10,11,12,14 25V:10,12,14,15,17,19,21 35V:21,25,30,32,35,38,45 45V:42,45,50,57,60,66,75 |
| Tipi di controllo | / |
| Pressione Massima | 20,7 MPa |
| Velocità massima | 1800 giri al minuto |
| Flusso massimo | / |
| Materiale | ghisa |
| Periodo di garanzia | / |
| Codice modello | |||||
| (F3-) | PC- | 20V | -5 | -R | -10 |
| Plefix | Marchio kit cartuccia | Serie | Codice | Rotazione | Design |
|
Omettere l'uso di olio antiusura, fluido acqua-glicole Fluido F3-fosfato estere |
Kit cartucce pompa singola PC Kit cartuccia pompa a doppio albero con estremità pompa Kit cartuccia pompa PCT a doppia pompa con coperchio ed estremità pompa |
20V | 2,3,4,5,6,7,8,9,10,11,12,14 |
(Visto dall'estremità albero della pompa) R-Destro per rotazione in senso orario L-Sinistro per rotazione in senso antiorario |
10 |
| 25V | 10,12,14,15,17,19,21 | ||||
| 35V | 21,25,30,32,35,38,45 | ||||
| 45V | 42,45,50,57,60,66,75 | ||||
| Portata nominale (USgpm) a 1200 giri/min, 0,69 MPa (100 psi) | |||||
| Serie | A | B | C | P | E | F | G | H | K | M(Guarnizione) | N(O-Ring) | ||||
| 20V | 82.5 | 81.5 | 70.1 | 47 | 61.5 | 4.8 | 76.2 | 6 | 73.6 | 82,76x76,26x3,5 | 40x3,5 | ||||
| 25V | 96.8 | 98.5 | 87 | 52.2 | 71.2 | 4.8 | 90.5 | 5 | 88.19 | 97x91x3,5 | 44x3,53 | ||||
| 35V | 114.3 | 117.7 | 105 | 72.2 | 90.3 | 6.4 | 108 | 6 | 103.94 | 114,5x108,5x3,5 | 63,09x3,53 | ||||
| 45V | 133.35 | 141.1 | 129.6 | 80.2 | 105.5 | 6.4 | 127 | 10 | 133.35 | 133,6x127,6x3,5 | 71x3,55 | ||||
| Serie | Parametro dentato dello statore con scanalatura interna | ||||||||||||||
| Pitch | Numero di denti | Angolo di Pressione | Diametro principale | Diametro minore | |||||||||||
| 20V | 48/96 | 30 | 45° | 16.617 | 15.56 | ||||||||||
| 25V | 48/96 | 40 | 45° | 21.9 | 20.86 | ||||||||||
| 35V | 48/80 | 37 | 45° | 24.38 | 23.1 | ||||||||||
| 45V | 12/24 | 14 | 30° | 32.59 | 27.60 | ||||||||||
